ZK-Column Head Connector は、建物建設プラットフォーム全体の中核基盤として機能します。 上下のベースは厚さ100mmの鋼板で作られ、垂直支柱は150*150の角管で作られています。構造全体は溶接によって組み立てられており、ユニットあたりの重量は 2.5 トンです。柱ヘッドを中心に、各側に最大 4 列のベイリー ブリッジ パネルを同時に収容できます。

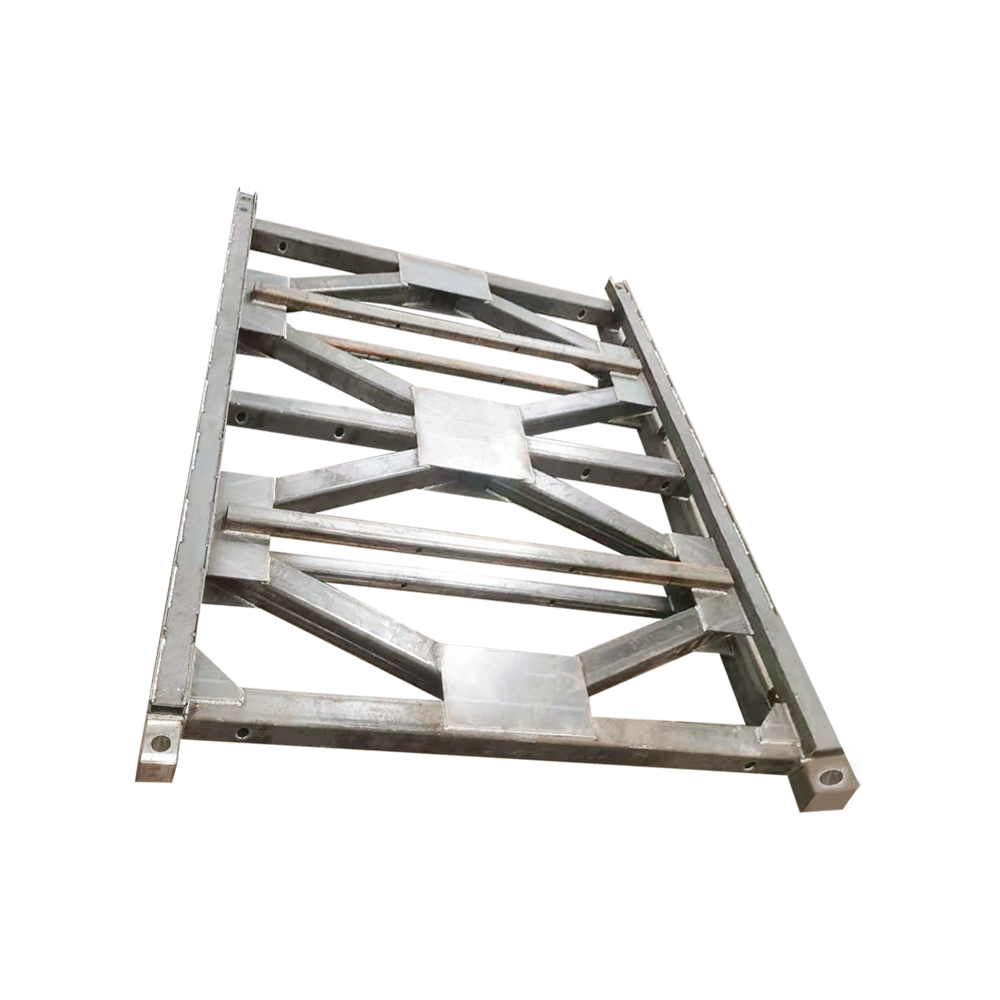

詳細を見るベイリー橋の強化パネルは垂直材と斜材に角管を採用し、溝形鋼は外付け鋼板で補強しています。 全体的な構造曲げモーメントは 1593.2 KN.m に増加し、性能が 1.54 倍向上し、せん断力は 384.6 KN に増加し、性能が 1.73 倍向上しました。
| 外形寸法 | 3163*2234*176mm |
| 中心距離寸法 | 3048*2134mm |
| 材質 | Q355B |
